KLM3 电动机智能监控器

KLM3 电动机智能监控器

KLM3系列电动机智能监控器,是一种提高电机运行安全和自动化管理水平的智能化仪器,核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。该保护器具有保护功能齐全,测量参数直观,反应灵敏,动作及时可靠,可以与上位机通讯构成远程监控于一体的高新技术产品。广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想的产品。

适用范围及使用条件

1、380VAC,660VAC三相异步电动机,馈线电路保护。

2、保护器供电电压;220VAC±15%,380VAC±15%、50HZ±2%。

3、外型结构:整体与分体两种形式,分体安装距离≤5米。

4、环境温度:-30℃~+65℃,相对湿度≤90%。

5、使用环境:无足以腐蚀金属和破坏绝缘性能气体的环境。

6、安装在无剧烈震动冲击,无强磁场干扰场所和雨雪侵袭的地方。

主要功能

1、设定功能:额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。

2、保护功能:过流、堵转、三相不平衡、短路、漏电、断相、超欠压。

3、显示功能:A、B、C三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。

4、远传功能:具有4~20mA标准电流输出信号,20mA对应设定的额定电流值。

5、通讯功能:通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报警,远程电动机启动,停止控制等。

6、追忆功能:可存储近期电机所发生的三次故障原因,并可按移位键取出最后一次电机发生的故障代号,再按一次显示前一次故障代号。

主要技术指标

1、测试范围

    1.1  A、B、C三相电流:0—999A。

    1.2  漏电流:0—999mA。

2、测量精度:1.5级(I≤Ie额定电流)。

3、保护触点容量:常开AC250/6A,常闭AC250/6A。

4、启动时间整定范围:1~ 99S,在启动时间内,对断相、漏电、短路、不平衡进行保护(默认值为10S)。

5、堵转保护:当三相电流均达到或超过额定值的堵转电流时,动作时间≤0.5S(默认值为4Ie)。

6、短路保护:任意一相电流均达到或超过8Ie电流时,动作时间≤0.2S。

7、断相保护:任意一相断相时,动作时间≤2S。

8、不平衡保护:当三相电流中任意二相电流差比值≥不平衡系数,动作时间≤2S(默认值为60%)。

9、漏电保护:当电机漏电电流≥漏电流额定值,动作时间≤0.2S(默认值为50mA)。

10、过流保护:当电机的电流≥1.2Ie时,保护器按反时过流保护,动作时间见图一(默认值为1)。

11、过压保护:工作电压≥过压电压额定值,动作时间≤5S。

12、欠压保护:工作电压≤欠压电压额定值,动作时间≤10S。

13、4~ 20mA电流输出精度:0.3%F.S(20mA对应额定值)。

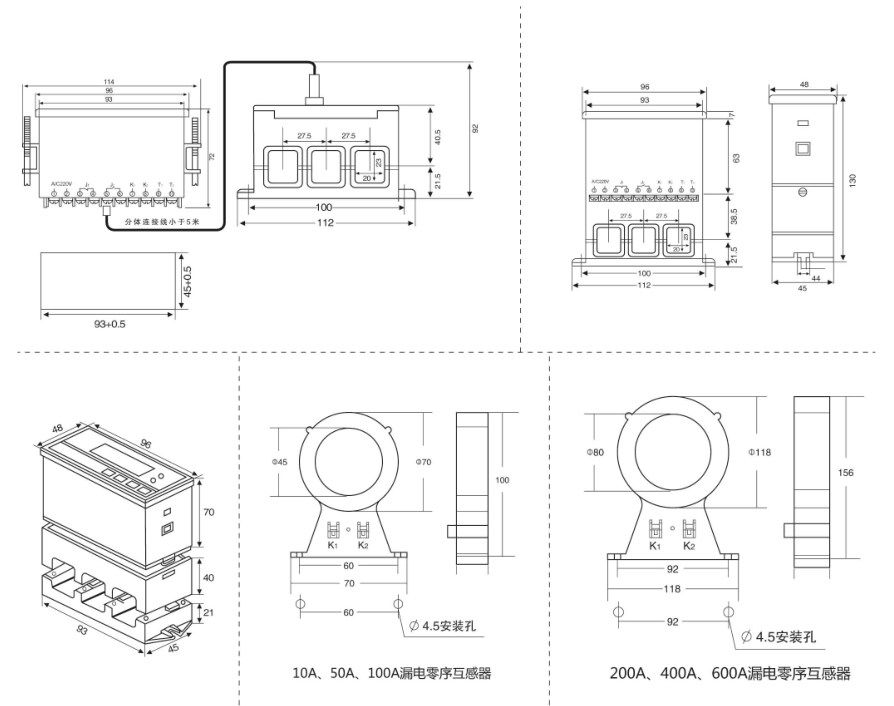

结构及安装尺寸
