产品简介

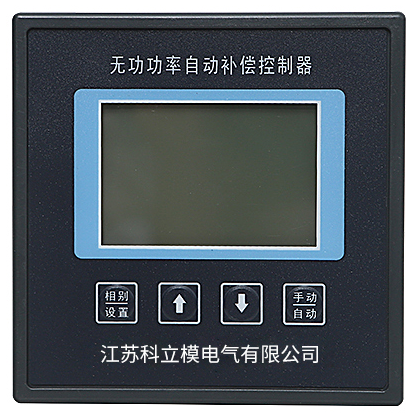

控制器配备了大屏幕背光 LCD 中文液晶显示器，即使在很暗的环境下也能轻松读数。本机设计 采用先进 MCU 为核心元件。采用三相交流同步取样方式对电网各项参数实时监测处理。其不但具有常规的三相平衡补偿 控制方式，还具备单相别的不平衡补偿的功能，使得补偿效果更加细化。在运行安全保护方面，除具有基本的过压、欠压、谐 波电压、谐波电流保护外，对无功补偿的核心元件电容器还做了“投切时控”与“保护时控”，双重时控保护设计。为了确保补偿设备长期稳定的运行，本机配备了报警、温控等功能，比如系统电压电流异常，谐波较高、运行环境温度过高等因素产生的运行问题会被及时检测出来。控制器提供 RS-485 通信接口，支持 MODBUS-RTU 协议接入总线。

性能参数

电源电压：AC 220V±20% 50Hz±5%

取样电压：AC 220V

取样电流：0-5A本机功耗：≤ 12W

电流变比： 1 － 1260( 比值 , 如 500/5 的 CT, 应设为 100)

过压设置： 235V － 280V 步长 1V （可以关闭该保护）

欠压设置：160V － 210V 步长 1V （可以关闭该保护）

谐波电压设置：1%－ 50% （可以关闭该保护）

谐波电流设置：1% － 100% （可以关闭该保护）

目标功率因数：0.85 － 1.0
