本电动机智能监控器适用于额定电压690V以下,额定电流至820A的低压电动机保护和监控。该系列产 品通过对现场信号实时监测,并对电机的启动不正常、过载、过流、过热、堵转、相序、缺相不平 衡、欠压、过压、欠功率、欠载、接地或漏电等故障引起对电动机的危害给予以系统保护,可实现 多种操作控制功能,同时具有测量、 自我诊断、维护管理、现场总线通讯等功能。
保护器采集并计算三相电流,三相线电压,频率、有功功率、无功功率、视在功率、功率因数、 电能、接地电流等数据,将这些数据计算后和保护器记录的各种保护功能整定信息进行比较,当符 合保护动作条件时,驱动继电器输出,从而达到可靠保护电动机的目的。
电动机保护器实现测量功能、保护功能、电动机启/停控制功能和远程通讯功能;带7路开关量监测,可以根据需要进行配置,支持MODBUS-RTU通讯总线。
选型说明:
主要特点:
●全电量测量,彩屏 TFT 全中文显示
●内置 5 路继电器,可设置成直接启动方式、正反启动方式、星/三角启动两继电器方式、自耦变 压器启动两继电器模式、双速电机启动模式、断路器直接启动模式和保护方式。
●保护功能齐全,每种保护功能可实现保护的关闭、报警或跳闸。
●保存最近 100 条跳闸记录。
●所有开入开出可编程设置其功能。
●选配 100 条故障录波功能
●可编程模拟量输出功能,标准 RS-485 通讯接口
●模块化设计,体积小,结构灵活; 与标准 96 型尺寸相同。
●可以测量电压、电流、温度和频率信号为保护提供更多依据
●超宽范围工作电源 AC85-265V
工作环境:
电机额定电压: AC380V AC660V
额定电流: 0.5-820A
工作温度:-10℃~+55℃
存储温度: -25℃~+70℃
相对湿度 ≤93%RH
海拔:不超过 3000 米
大气条件: 使用地点不允许有易爆介质,以及含有腐蚀金属和破坏绝缘的气体和导电介质。

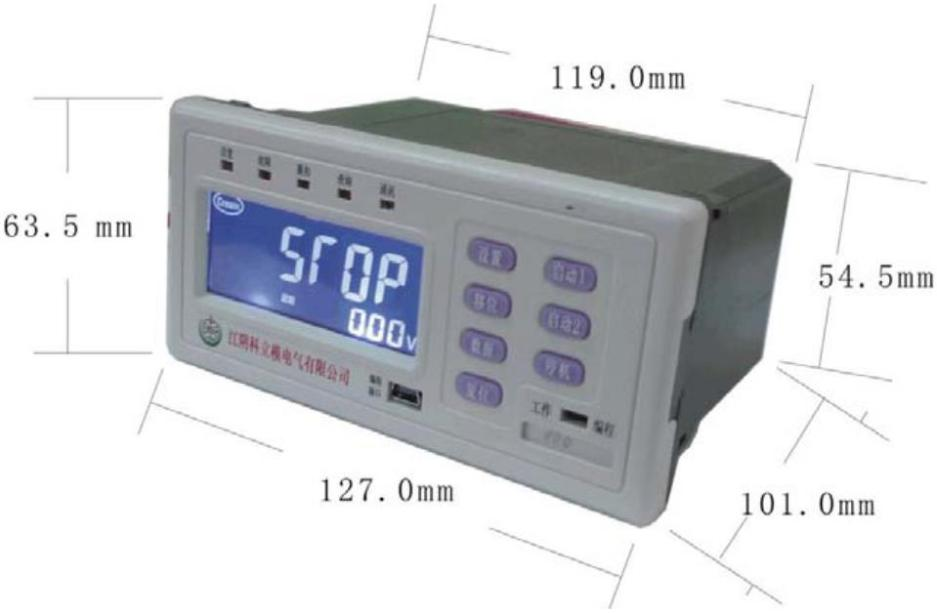

外形尺寸:
